Splitter Optik

Splitter optik adalah komponen pasif yang berfungsi membagi sinyal optik dari satu input menjadi beberapa output. Dalam jaringan FTTH, splitter memungkinkan satu port OLT melayani banyak pelanggan.

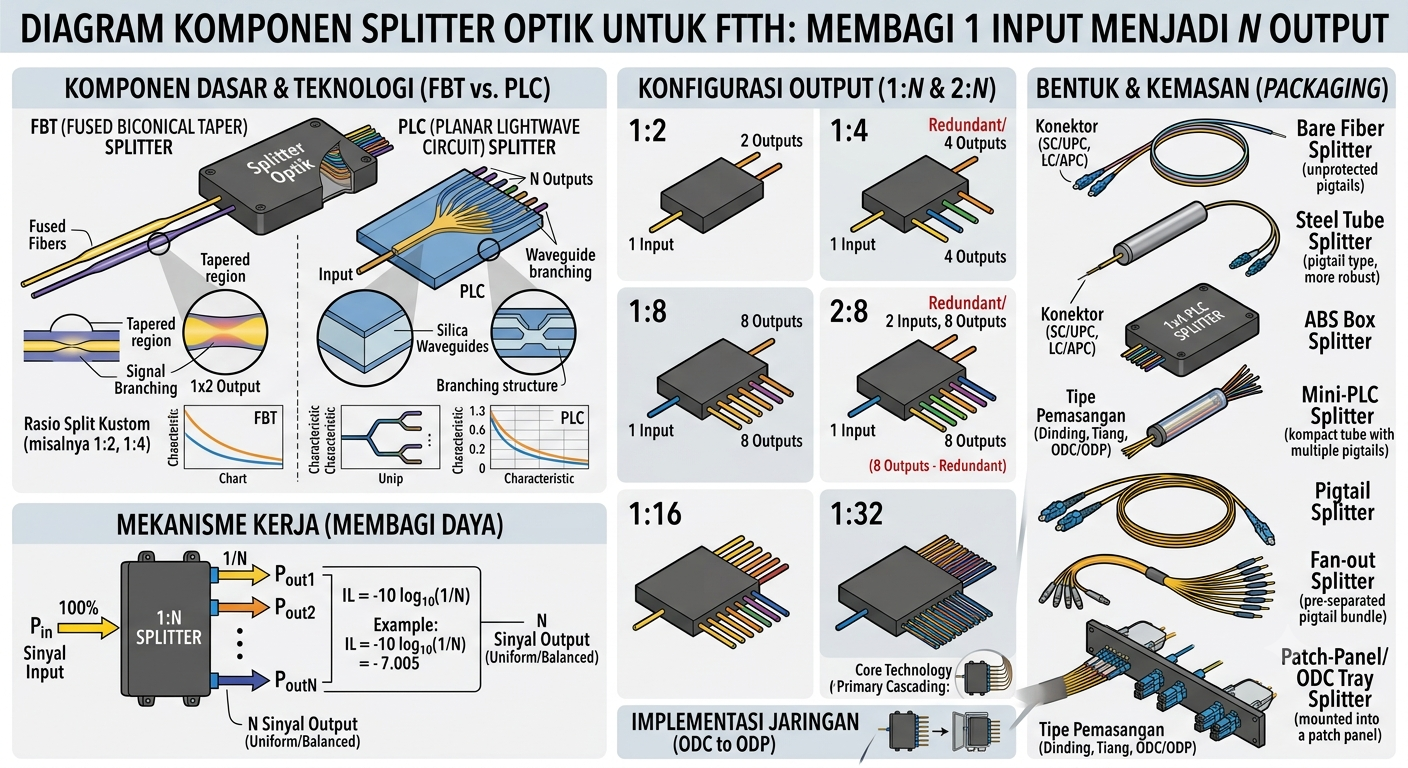

Gambar 1: Komponen splitter optik yang digunakan untuk membagi sinyal dari 1 input menjadi N output pada jaringan FTTH. Jika gambar tidak muncul, pastikan file img/splitter.png tersedia.

             Fungsi Utama Splitter:
            Membagi daya optik ke banyak jalur
Mengurangi jumlah serat yang dibutuhkan dari sentral
Menghemat biaya infrastruktur



Rumus Redaman Splitter

Loss = 3.5 + 0.8 × log₂(N)

N = Jumlah output splitter (rasio pembagian)
3.5 = Loss dasar untuk splitter 1:2
0.8 = Loss tambahan per tingkat pembagian

Tabel Redaman Splitter

Rasio Splitter	log₂(N)	Redaman (dB)	Keterangan
1:2	1.00	4.30 dB	Loss terkecil
1:4	2.00	5.10 dB	Area kecil
1:8	3.00	5.90 dB	Paling umum
1:16	4.00	6.70 dB	Area menengah
1:24	4.585	7.17 dB	Area padat
1:32	5.00	7.50 dB	Maksimal GPON

Konfigurasi Splitter

Dalam jaringan FTTH, splitter biasanya ditempatkan di dua lokasi:

ODC (Optical Distribution Cabinet) - Splitter tingkat pertama (centralized)
ODP (Optical Distribution Point) - Splitter tingkat kedua (distributed)

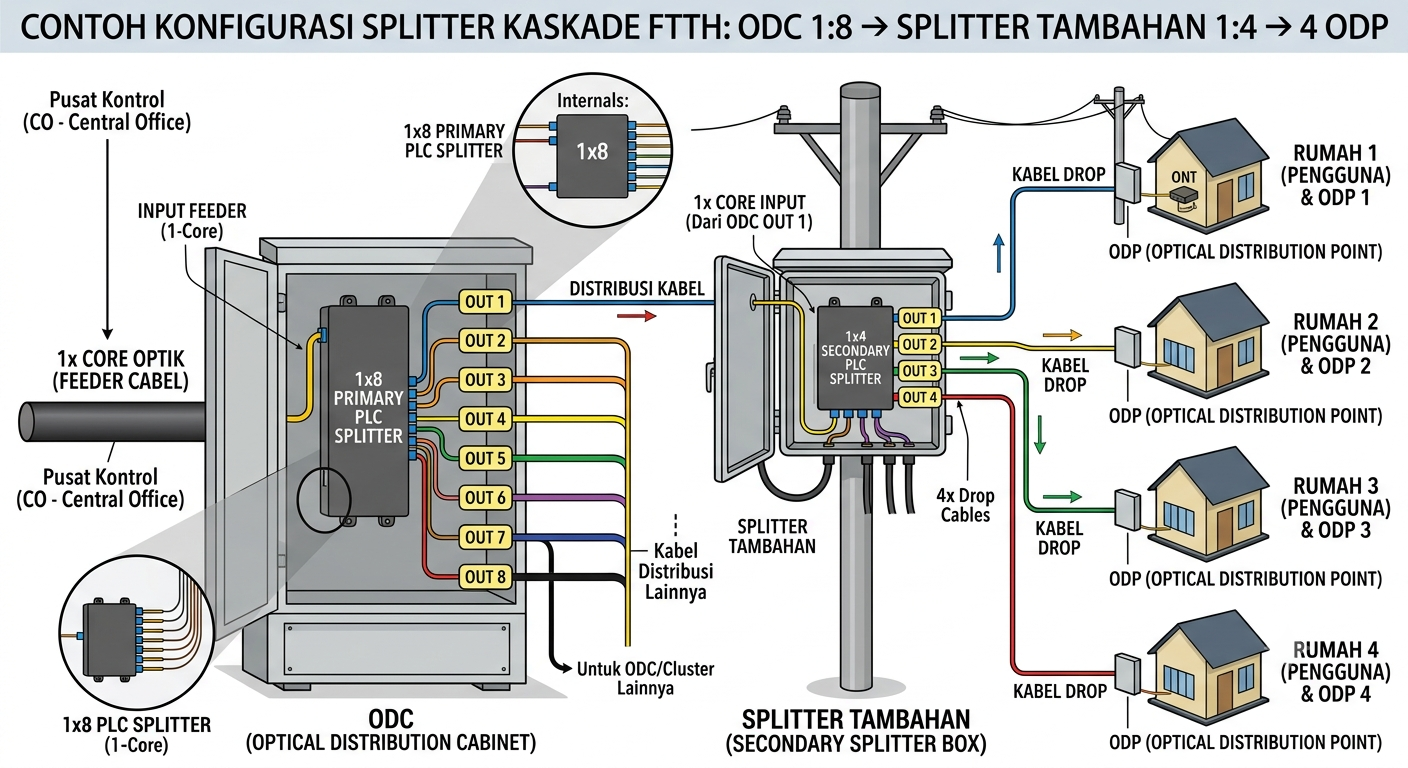

Gambar 2: Contoh konfigurasi splitter kaskade pada jaringan FTTH: ODC 1:8 → Splitter Tambahan 1:4 → 4 ODP. Simpan gambar sebagai img/splitter-config.png

Splitter Kaskade (Tambahan):

Kadang digunakan splitter tambahan di antara ODC dan ODP untuk menjangkau area yang lebih luas. Contoh: ODC 1:8 → Splitter Tambahan 1:4 → 4 ODP.

Total pelanggan = 7 × ODP + (1 × splitter tambahan × ODP)

Jenis Splitter Berdasarkan Teknologi

Fused Biconical Taper (FBT): Teknologi lama, loss lebih besar, ukuran lebih besar
Planar Lightwave Circuit (PLC): Teknologi modern, loss lebih kecil, ukuran lebih kompak, paling umum digunakan

Referensi: Standar ITU-T G.671 untuk komponen pasif optik.
