Redaman FTTH
Redaman (Loss) adalah besarnya energi cahaya yang hilang saat melewati serat optik dan komponen jaringan. Dalam jaringan FTTH, redaman adalah parameter paling kritis yang menentukan kualitas layanan pelanggan.

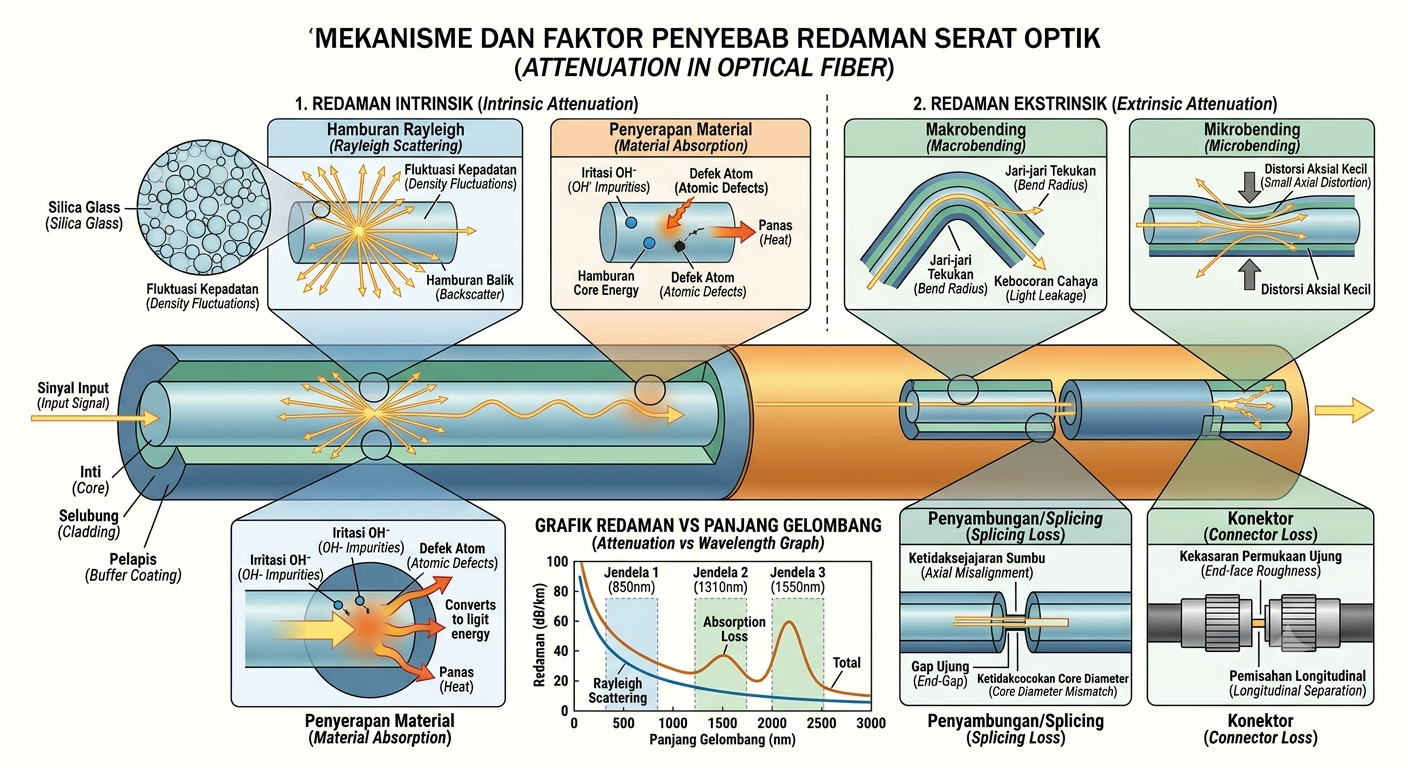

Gambar 1: Ilustrasi redaman pada jaringan FTTH dari OLT hingga ONT pelanggan.
Jika gambar tidak muncul, pastikan file img/redaman.png tersedia.
Level Optimal ONT:
-8 dBm s.d. +2 dBm
Jika daya di bawah -8 dBm, ONT bisa mengalami masalah koneksi.
Sumber Redaman
| Komponen | Redaman | Keterangan |
|---|---|---|
| Serat Optik | 0.25 - 0.40 dB/km | Normal |
| Splitter 1:8 | 5.90 dB | Standar |
| Splitter 1:16 | 6.70 dB | Standar |
| Konektor (SC/LC) | 0.15 - 0.30 dB | Perhatikan kebersihan |
| Fusion Splice | 0.01 - 0.10 dB | Sangat baik |
| Tekukan Kabel | 0.10 - 2.00 dB | Hindari! |
Menghitung Redaman
Total redaman = jumlah semua loss dari OLT ke ONT:
Total Loss = (Loss Serat × Jarak) + Loss Splitter + Loss Konektor + Loss Splice + Loss Lainnya
Semua nilai dalam satuan dB (Decibel)

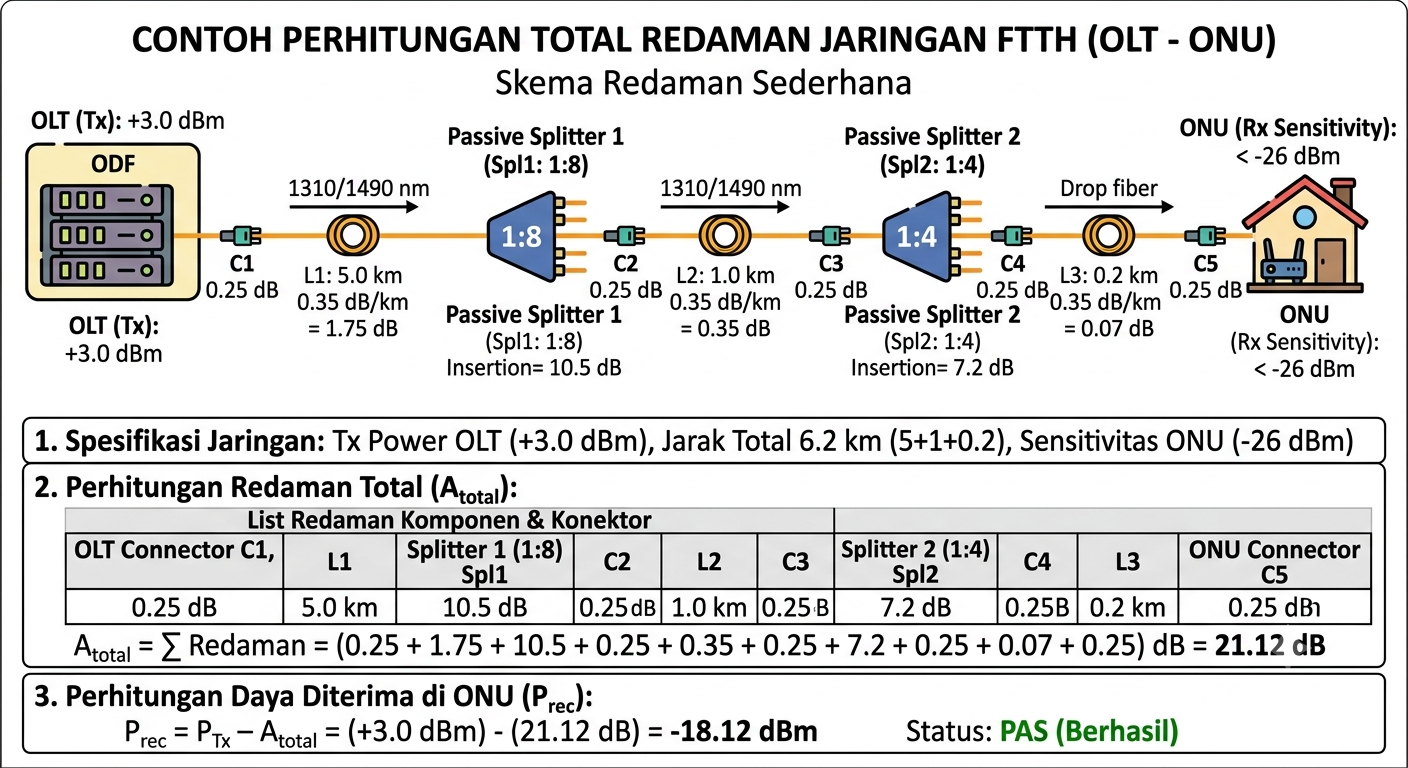

Gambar 2: Contoh perhitungan total redaman pada jaringan FTTH dengan berbagai komponen.
Simpan gambar sebagai img/redaman-perhitungan.png
Contoh Perhitungan:
- Jarak: 5 km × 0.35 dB/km = 1.75 dB
- Splitter ODC 1:8 = 5.90 dB
- Splitter ODP 1:8 = 5.90 dB
- Konektor (6 titik) = 6 × 0.20 dB = 1.20 dB
- Fusion Splice (4 titik) = 4 × 0.05 dB = 0.20 dB
- Total Redaman = 1.75 + 5.90 + 5.90 + 1.20 + 0.20 = 14.95 dB
Level Daya Berdasarkan Redaman
| Total Redaman | Daya ONT (Tx +8 dBm) | Status |
|---|---|---|
| < 10 dB | > -2 dBm | Sangat Baik |
| 10 - 16 dB | -8 s.d. -2 dBm | Optimal |
| 16 - 22 dB | -14 s.d. -8 dBm | Perlu Perhatian |
| > 22 dB | < -14 dBm | Risiko Gangguan |
Standar: ITU-T G.652 menetapkan redaman serat optik ≤ 0.40 dB/km pada 1310 nm dan ≤ 0.35 dB/km pada 1550 nm.
