OLT (Optical Line Terminal)

OLT (Optical Line Terminal) adalah perangkat yang terletak di sentral (CO - Central Office) atau ruang operator. OLT berfungsi sebagai titik awal jaringan FTTH yang menghubungkan jaringan optik ke jaringan internet.

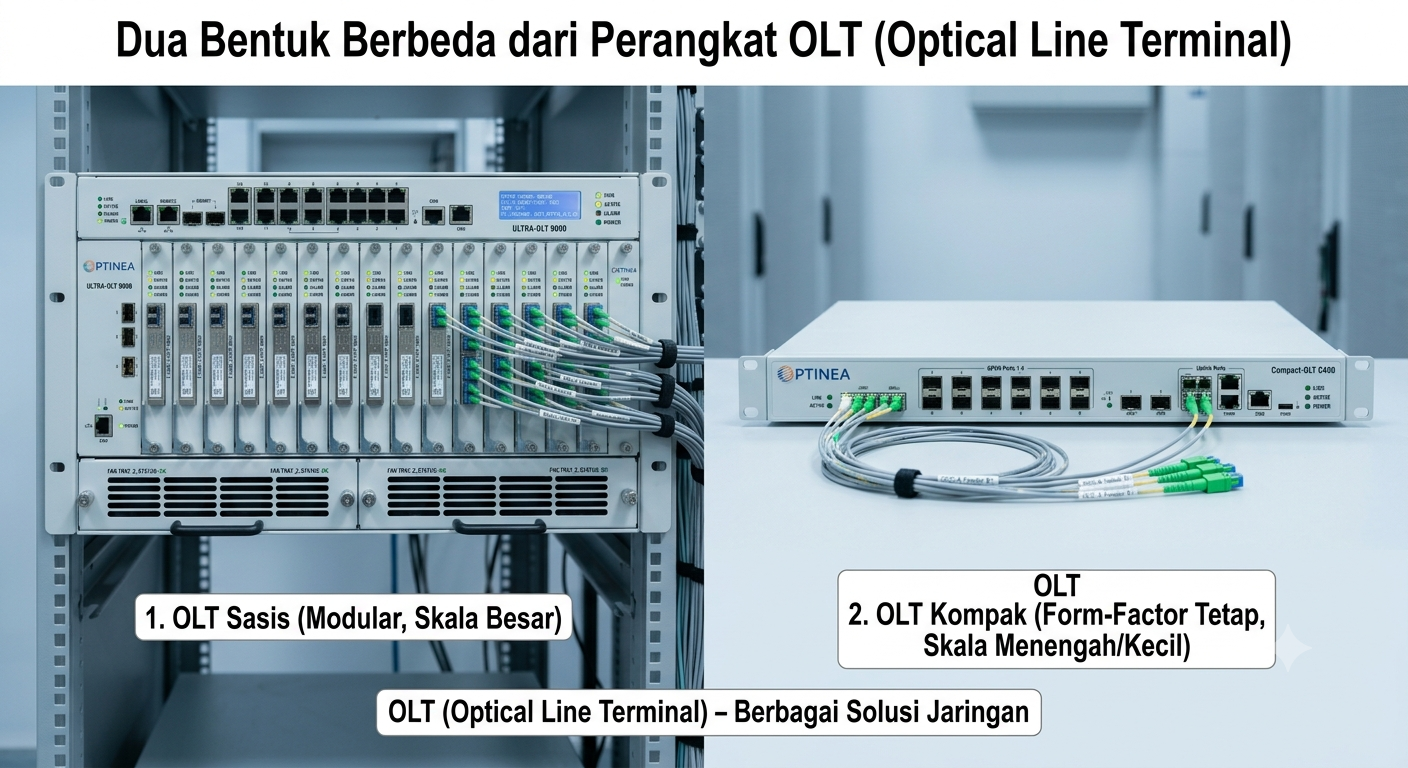

Gambar 1: Perangkat OLT (Optical Line Terminal) yang digunakan di sentral sebagai titik awal jaringan FTTH. Jika gambar tidak muncul, pastikan file img/olt.png tersedia.

             Fungsi Utama OLT:
            Mengubah sinyal listrik dari internet menjadi sinyal optik
Mengirimkan sinyal optik ke pelanggan melalui jaringan serat optik
Menerima sinyal dari pelanggan dan mengubahnya kembali ke sinyal listrik
Mengelola bandwidth untuk setiap pelanggan (DBA - Dynamic Bandwidth Allocation)
Melakukan autentikasi dan manajemen pelanggan



Komponen OLT

SFP Module

Modul transceiver yang mengubah sinyal listrik ke optik. Tersedia dalam berbagai daya: +6, +7, +8, +9 dBm.

Port PON

Port untuk menghubungkan ke jaringan optik. Satu port PON bisa melayani hingga 64 pelanggan (dengan splitter).

Processor

Mengelola lalu lintas data, bandwidth, dan komunikasi dengan ONT pelanggan.

Uplink Port

Port untuk menghubungkan OLT ke jaringan backbone (internet).

Peran OLT dalam Redaman

OLT adalah sumber sinyal dalam jaringan FTTH. Daya yang dikeluarkan OLT (Tx Power) sangat mempengaruhi kualitas sinyal yang sampai ke pelanggan:

Tx Power +6 dBm → Cocok untuk jarak pendek atau sedikit splitter
Tx Power +7 dBm → Standar untuk jaringan menengah
Tx Power +8 dBm → Paling umum digunakan (balance)
Tx Power +9 dBm → Untuk jarak jauh atau banyak splitter

Rumus Daya ONT:

Daya ONT = Tx OLT - Total Redaman

Contoh: Tx +8 dBm - Total Loss 14.90 dB = -6.90 dBm (Level ONT optimal: -8 s.d. +2 dBm)

Referensi: Standar ITU-T G.984 untuk GPON (Gigabit Passive Optical Network)
