ODP (Optical Distribution Point)

ODP (Optical Distribution Point) adalah titik distribusi optik yang terletak lebih dekat ke pelanggan daripada ODC. ODP biasanya ditempatkan di tiang listrik, dinding, atau pedestal di area perumahan.

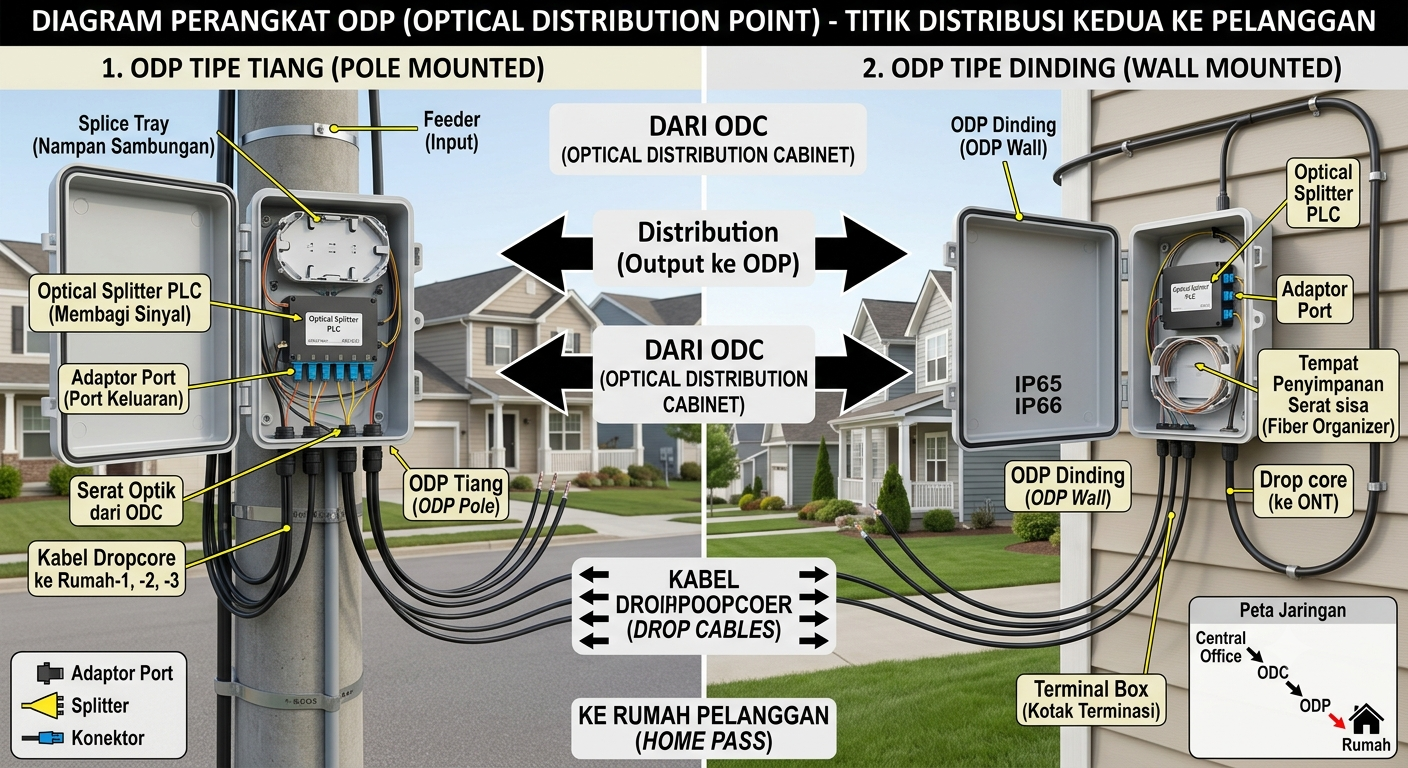

Gambar 1: Perangkat ODP (Optical Distribution Point) yang digunakan sebagai titik distribusi kedua yang lebih dekat ke pelanggan. Jika gambar tidak muncul, pastikan file img/odp.png tersedia.

             Fungsi Utama ODP:
            Menerima sinyal dari ODC
Menempatkan splitter tingkat kedua (1:2, 1:4, 1:8, 1:16, 1:24)
Membagi sinyal ke pelanggan terdekat
Mendekatkan splitter ke pelanggan (distributed splitting)



Splitter di ODP vs ODC

ODC (Centralized)

Splitter besar (1:8, 1:16) di satu lokasi

Jarak ke pelanggan lebih jauh

Satu titik distribusi utama

ODP (Distributed)

Splitter lebih kecil (1:2, 1:4, 1:8) tersebar

Jarak ke pelanggan lebih dekat

Banyak titik distribusi

Kombinasi splitter di ODC dan ODP disebut konfigurasi kaskade dan sering digunakan untuk efisiensi jaringan.

Tabel Perbandingan Splitter

Lokasi	Rasio Splitter	Redaman (dB)	Keterangan
ODC	1:8, 1:16	5.90 - 6.70 dB	Splitter Besar
ODP	1:2, 1:4, 1:8	4.30 - 5.90 dB	Splitter Kecil

Peran ODP dalam Perhitungan Redaman:

ODP menambahkan redaman dari splitter tingkat kedua:

Loss ODP = Redaman Sambungan ODC→ODP + Splitter Loss

Contoh: 0.70 dB (sambungan) + 5.90 dB (splitter 1:8) = 6.60 dB

Jenis ODP Berdasarkan Lokasi

ODP Pole: Dipasang di tiang listrik, paling umum di area perumahan
ODP Pedestal: Dipasang di tanah dengan kotak pelindung
ODP Wall: Dipasang di dinding gedung atau apartemen

Referensi: Standar ITU-T G.671 untuk komponen pasif optik.
