ODC (Optical Distribution Cabinet)
ODC (Optical Distribution Cabinet) adalah lemari distribusi optik yang berfungsi sebagai titik distribusi utama antara OLT dan pelanggan. ODC biasanya ditempatkan di luar ruangan (outdoor) dan menjadi tempat pertama sinyal optik dibagi.
- Menerima sinyal optik dari OLT
- Menempatkan splitter tingkat pertama (1:2, 1:4, 1:8, 1:16, 1:24)
- Membagi sinyal ke beberapa jalur menuju ODP
- Melindungi sambungan dan splitter dari lingkungan
Fungsi Splitter di ODC
Di ODC, splitter digunakan untuk membagi sinyal dari OLT ke banyak ODP. Semakin besar rasio splitter, semakin banyak pelanggan yang bisa dilayani, tetapi redaman juga semakin besar.
| Rasio Splitter | Redaman (dB) | Keterangan |
|---|---|---|
| 1:2 | 4.30 dB | Area sangat kecil |
| 1:4 | 5.10 dB | Area kecil |
| 1:8 | 5.90 dB | Paling umum |
| 1:16 | 6.70 dB | Area menengah |
| 1:24 | 7.17 dB | Area padat |
ODC merupakan titik pertama di mana terjadi redaman signifikan karena adanya splitter. Dalam simulasi, redaman ODC dihitung sebagai:
Loss ODC = Redaman Sambungan OLT→ODC + Splitter Loss
Contoh: 0.80 dB (sambungan) + 5.90 dB (splitter 1:8) = 6.70 dB

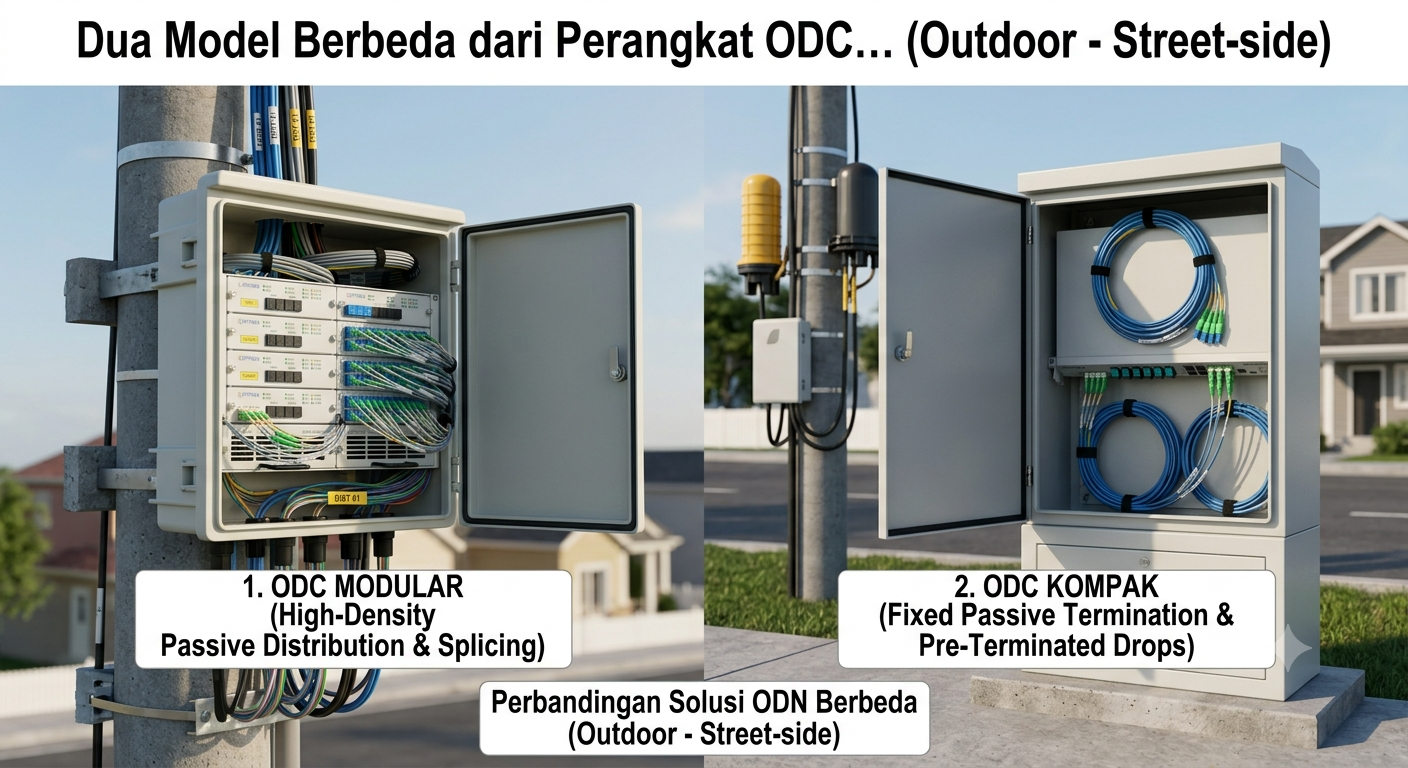

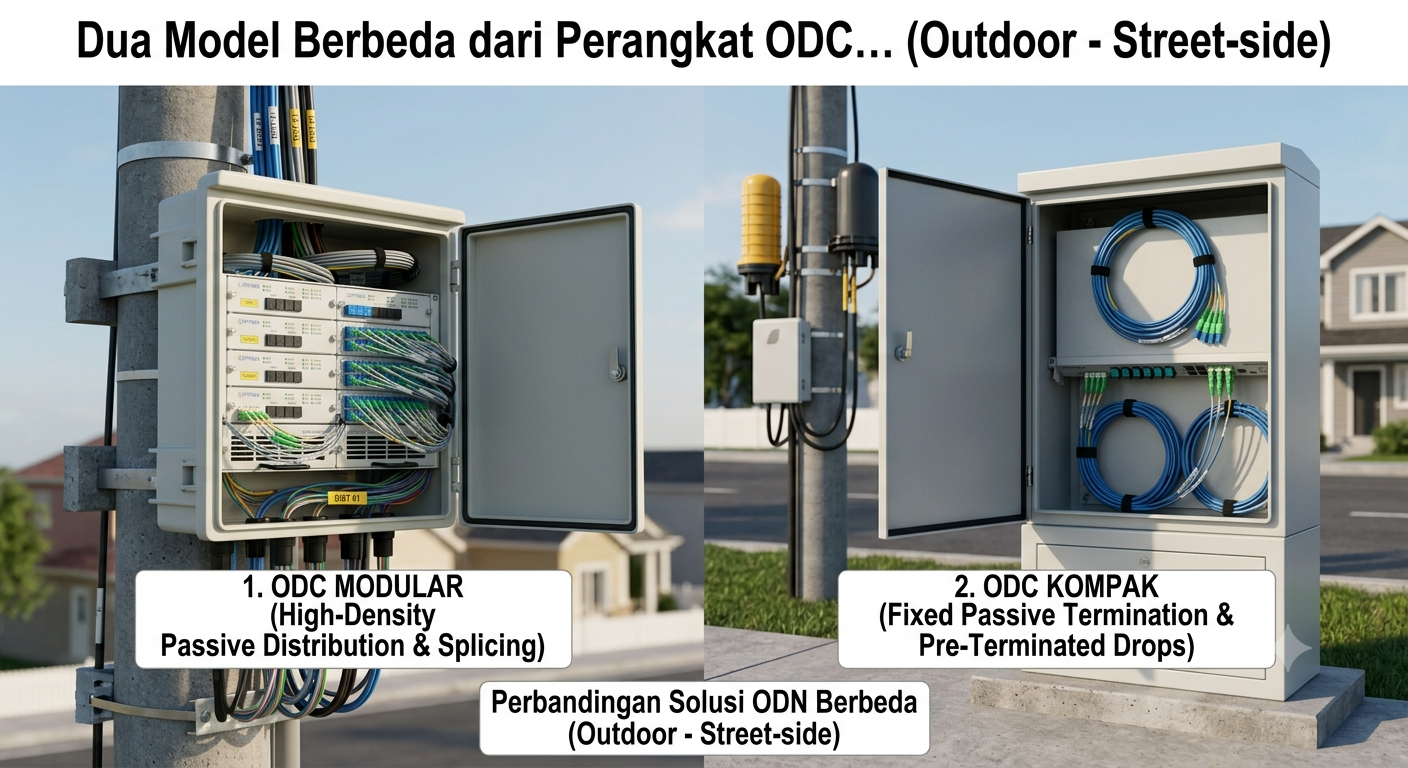

Jenis ODC Berdasarkan Pemasangan
- ODC Pole Mount: Dipasang di tiang listrik, cocok untuk area perumahan
- ODC Ground Mount: Dipasang di tanah, untuk area yang lebih luas
- ODC Wall Mount: Dipasang di dinding gedung
Referensi: Standar ITU-T G.671 untuk komponen pasif optik.
