Closure (Splice Closure)

Closure (Splice Closure) adalah kotak pelindung yang digunakan untuk melindungi sambungan serat optik (fusion splice) dari lingkungan. Closure biasanya ditempatkan di tiang, tanah, atau dinding.

Perangkat Closure untuk melindungi sambungan serat optik

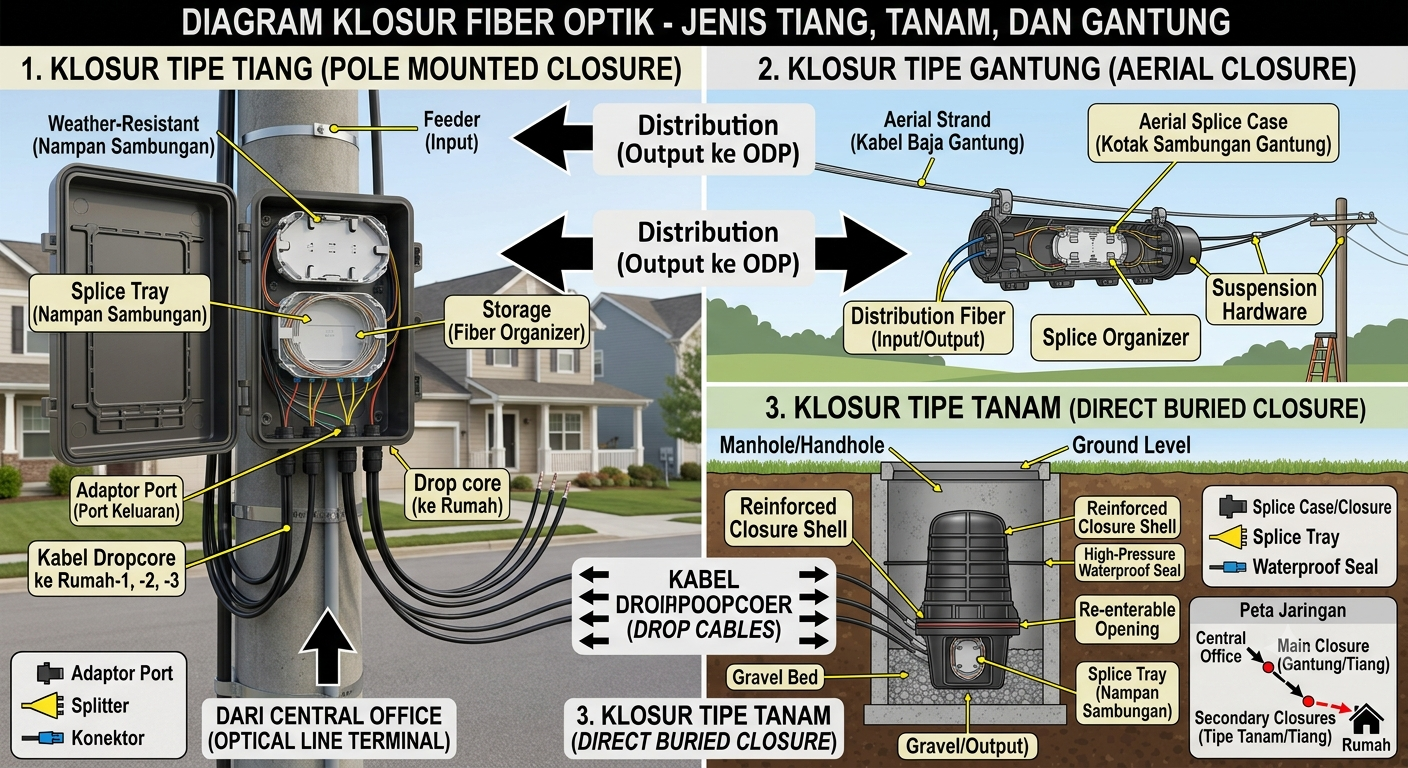

Gambar 1: Perangkat Closure (Splice Closure) yang digunakan untuk melindungi sambungan serat optik dari lingkungan. Jika gambar tidak muncul, pastikan file img/closure.png tersedia.

             Fungsi Utama Closure:
            Melindungi fusion splice dari air, debu, dan kerusakan fisik
Menyimpan serat optik cadangan (slack loop)
Memudahkan akses untuk perawatan dan troubleshooting



Jenis Closure

Dome Closure

Berbentuk kubah, biasanya untuk penggunaan di tiang atau udara.

Tahan cuaca

Horizontal Closure

Berbentuk kotak memanjang, untuk penggunaan di tanah atau duct.

Tahan tekanan

Proses di Closure

Di dalam closure, teknisi melakukan fusion splicing untuk menyambung:

Kabel feeder dari ODP ke kabel drop ke pelanggan
Kabel utama ke kabel cabang di titik tertentu
Kabel yang rusak saat perbaikan (repair)

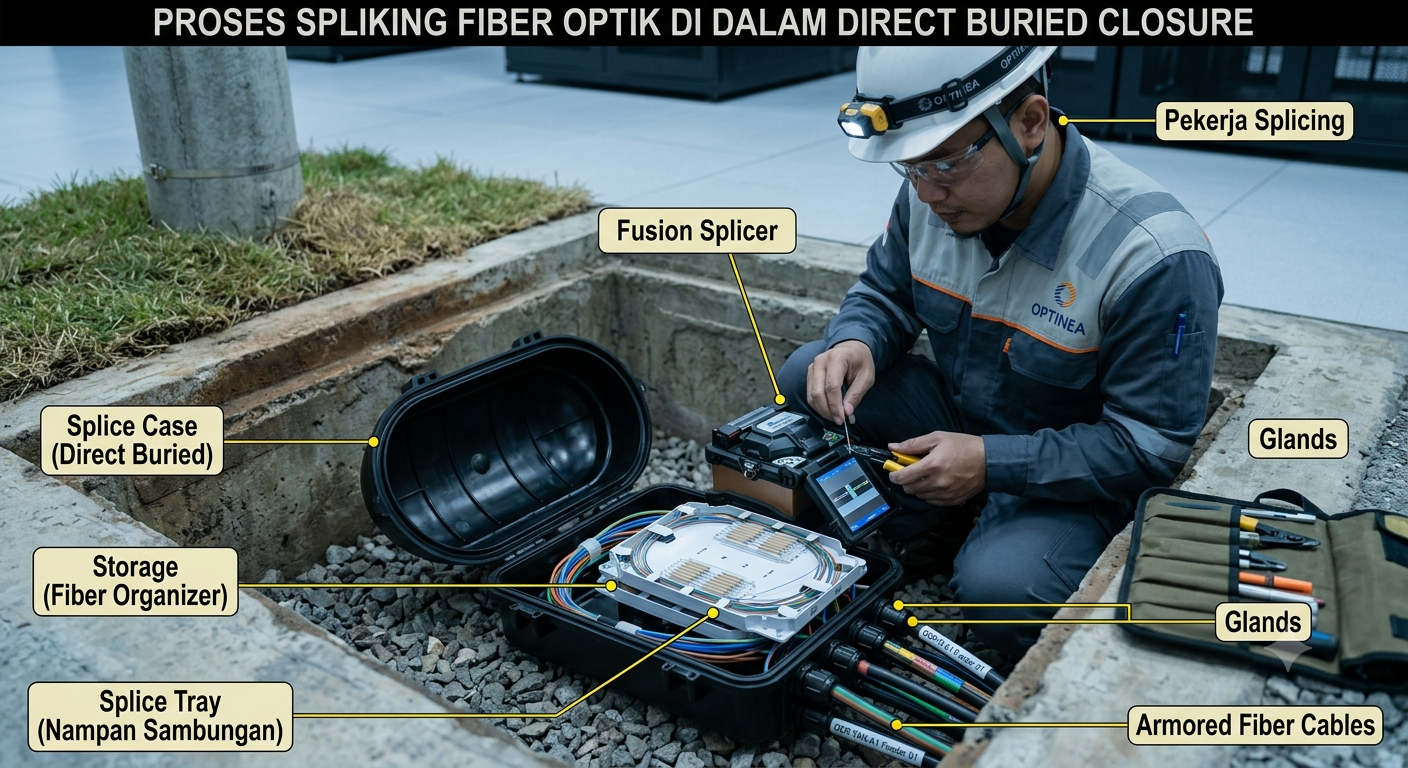

Gambar 2: Proses fusion splicing di dalam closure untuk menyambung serat optik. Simpan gambar sebagai img/closure-inside.png

Peran Closure dalam Perhitungan Redaman:

Closure menyumbang redaman dari fusion splice dan konektor:

Fusion splice: 0.01 - 0.10 dB per sambungan Sangat baik
Konektor: 0.15 - 0.30 dB per titik Perhatikan kebersihan

Total Loss ODP→Closure = 0.60 dB (sambungan + konektor)

Komponen Closure

Tray / Cassette: Tempat menyimpan serat cadangan (slack loop)
Port / Gland: Tempat masuknya kabel ke dalam closure
Seal / O-ring: Pelindung kedap air
Bracket: Untuk pemasangan di tiang atau dinding

Referensi: Standar ITU-T G.652 untuk karakteristik serat optik dan ITU-T G.671 untuk komponen pasif optik.
